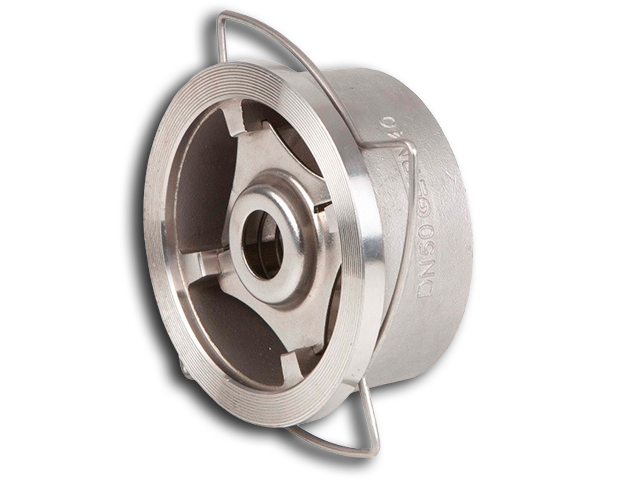

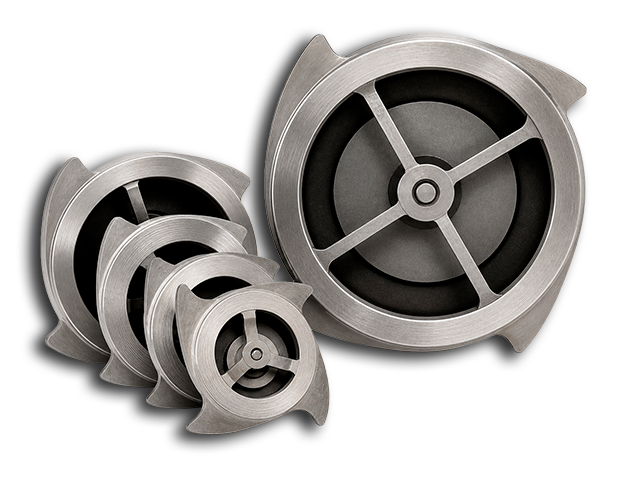

Válvula Retenção de Disco

A válvula retenção de disco tipo wafer é um dispositivo utilizado para impedir o retorno de fluidos em sistemas industriais, garantindo fluxo unidirecional com resposta rápida e eficiente.

Seu funcionamento ocorre por meio de um disco central com mola, que se abre com a passagem do fluido e retorna automaticamente à posição de fechamento quando o fluxo é interrompido. Esse mecanismo proporciona fechamento rápido, reduzindo significativamente o risco de golpe de aríete.

Com construção compacta e instalação entre flanges, a válvula tipo wafer é uma solução ideal para sistemas que exigem economia de espaço, baixa perda de carga e alta confiabilidade operacional.

Aplicação

A válvula retenção de disco é indicada para sistemas industriais que exigem controle eficiente do fluxo e proteção contra refluxo.

Principais aplicações:

Sistemas de vapor
Linhas de água, óleo e gás
Indústrias químicas e petroquímicas
Sistemas hidráulicos
Equipamentos industriais em geral

É especialmente recomendada para:

Sistemas com variações de pressão
Aplicações com necessidade de fechamento rápido
Instalações compactas
Linhas horizontais, verticais ou inclinadas

(Pode ser instalada em diferentes posições conforme especificação técnica)

Especificação Técnica

Tipo de Válvula

Válvula retenção tipo disco (single disk)
Modelo wafer (instalação entre flanges)
Operação automática com mola

Características Operacionais

Baixa perda de carga
Fechamento rápido com mola
Redução de golpes de aríete
Dimensões compactas
Alta durabilidade

Faixa de Temperatura

De -20°C até +240°C

Pressão de Trabalho

Até 40 bar (dependendo do diâmetro)

Diâmetros (DN)

Disponível nas seguintes bitolas:

De DN15 (1/2″) até DN200 (8″)

Normas e Dimensões

Face a face conforme EN 558-1 S.49
Anel de centralização para montagem precisa

Desempenho Hidráulico

Baixa perda de carga no sistema
Valores de Kv variando conforme diâmetro (ex: DN15 ≈ 4,9 até DN200 ≈ 425)

Pressão mínima de abertura

Aproximadamente:
- DN15–DN65: 24 a 30 mbar
- DN80–DN100: 20 a 26 mbar
- DN125–DN200: 30 a 36 mbar

Conexão e Montagem

Conexões

Instalação entre flanges (tipo wafer)
Compatível com:
- EN 1092 (PN10, PN16, PN25, PN40)
- ANSI 150 / 300

Construção e Materiais

Corpo: Aço inoxidável 1.4408 (CF8M)
Disco: Aço inoxidável 1.4408 (CF8M)
Mola: Aço inox AISI 316
Suporte: Aço inox AISI 316

(Construção robusta e resistente à corrosão)

Observações Gerais

Diferenciais da Válvula retenção de Disco

Construção em aço inox (alta resistência à corrosão)
Instalação compacta tipo wafer
Fechamento rápido com mola
Redução de golpe de aríete
Baixa perda de carga
Instalação em múltiplas posições
Ideal para sistemas modernos e compactos

Comparativo rápido (valor comercial)

Se comparar com outros modelos:

Mais compacta que portinhola
Resposta mais rápida que modelos sem mola
Mais eficiente em sistemas com variação de fluxo

A escolha correta da válvula retenção impacta diretamente na segurança e eficiência do sistema. Fale com a equipe da ISOVAL e conte com suporte técnico para selecionar a válvula ideal para sua aplicação.
